El siguiente es el reporte del estado de la conectividad de la red de la Facultad de Ciencias Físicas y Matemáticas (FCFM) durante el segundo semestre 2018.

Breve Glosario:

• Internet Nacional:
  • Red Nacional (Chile) de Proveedores Internet (ISP) y de puntos de Intercambio de tráfico IP Nacional.
• Internet Internacional:
  • Red Internacional de Proveedores Internet (ISP) y puntos de intercambio de tráfico IP Internacional.
• STI:
  • Red de Servicios Centrales de la Universidad de Chile, que interconecta a las facultades y centros de la Universidad.
• REUNA:
  • Red Universitaria Nacional
• Internet2:
  • Red Universitaria Internacional
• UCHILE:
  • Red que Interconecta las facultades y centros de la Universidad de Chile.
• Google:
  • Enlace local de la Universidad a la red de servicios Google.

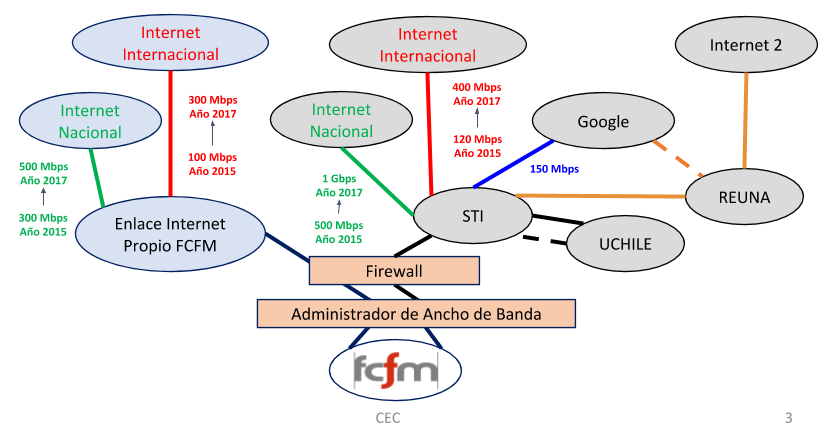

Diagrama Conectividad: Internet Nacional, Internacional y STI

La conectividad de la FCFM a las redes externas de servicios es vía las infraestructuras en alta disponibilidad de “Administración de Ancho de Banda” y “Firewall”.

La infraestructura de “Administración de Ancho de Banda”, permite asignar ancho de banda a los tráficos IP.

La Infraestructura de “Firewall” permite implementar políticas de seguridad en el tráfico IP.

La FCFM cuenta con un enlace propio a la Internet (Nacional e Internacional) y un enlace a la red de la Universidad vía el STI, e interconecta a la Internet (Nacional e Internacional), UCHILE, Google, REUNA e Internet2.

Ambos enlaces de datos, cuentan con sus respaldos.

Los anchos de banda están indicados en el diagrama y los enlaces son en fibra óptica.

Tiempos Promedios de Ping

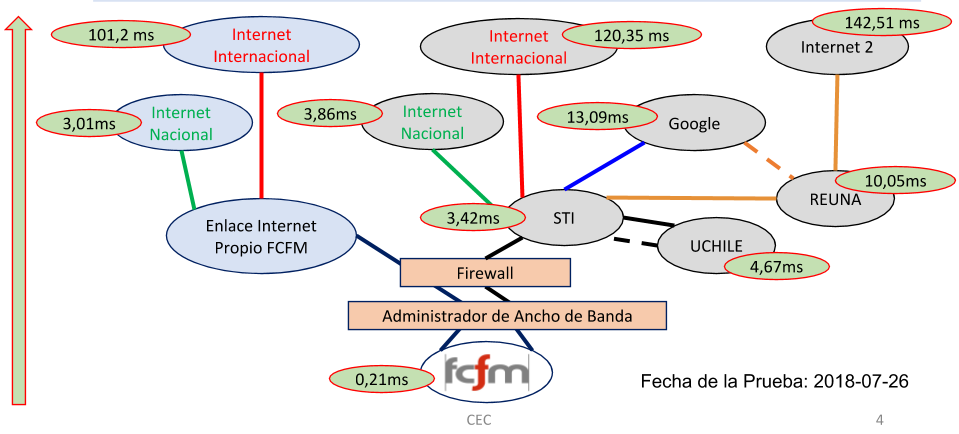

El siguiente diagrama, muestra los tiempos de respuesta (promedio) obtenidos con la herramienta “Ping”, desde el interior de la FCFM y hacia las redes de servicios.

La herramienta Ping, se utiliza principalmente para comprobar la conectividad de una red y medir la latencia o tiempo que tardan en comunicarse dos puntos remotos.

Diagrama de conectividad interna FCFM

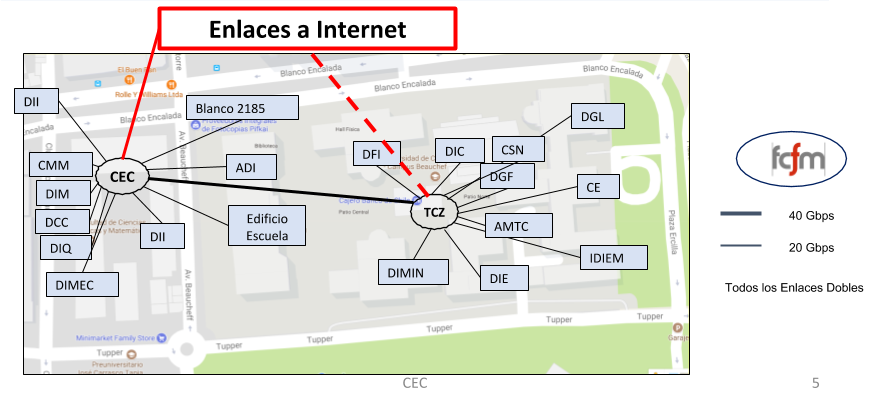

La “Conectividad Interna de la FCFM” es provista por la nueva red de la FCFM, implementada con enlaces de fibra óptica, que conecta a los Campus Beauchef 850 y 851 con el CORE (núcleo) de red, instalado en el Datacenter CEC (40 Gbps).

Los departamentos y unidades, se conectan con enlaces duplicados de 20 Gbps.

El despliegue de la nueva red está en curso.

La conectividad hacia las redes externas (Internet, STI, etc.) posee dos puntos que permiten implementar la alta disponibilidad.

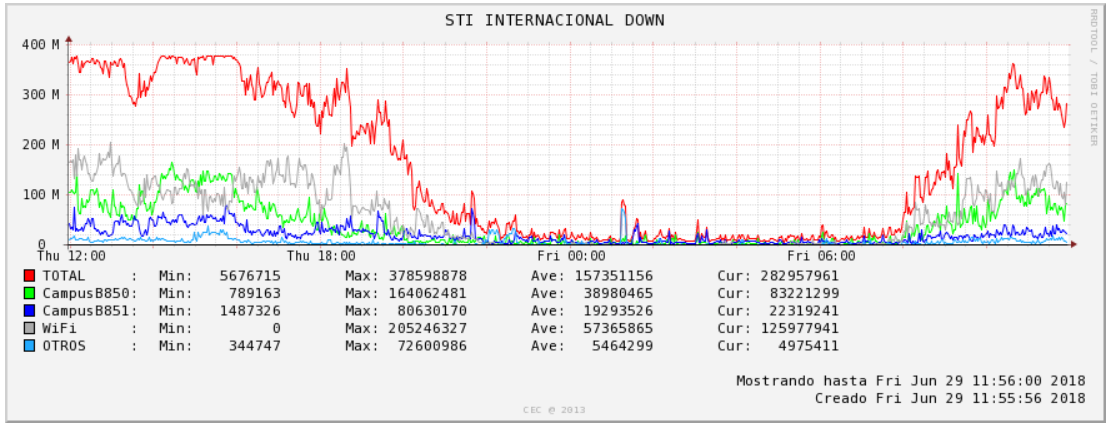

Gráficas – Tráfico Internacional vía STI (24 horas)

La siguiente gráfica, muestra el tráfico IP de bajada (DOWN) durante un día (24 horas).

Esta gráfica, corresponde al tráfico del enlace con STI.

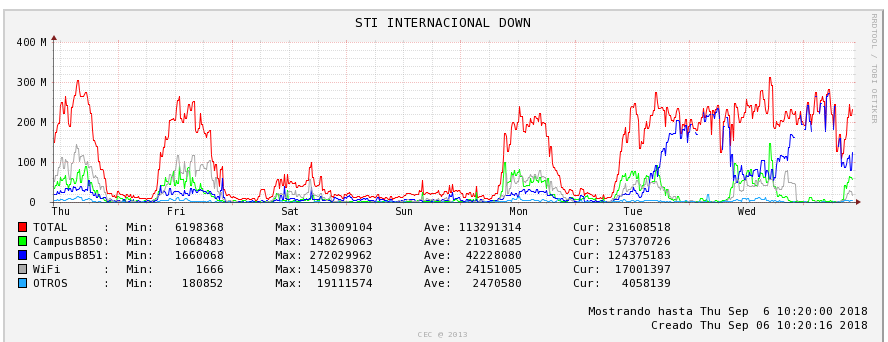

Gráficas – Tráfico Internacional vía STI (1 Semana)

La siguiente gráfica, muestra el tráfico IP de bajada (DOWN) durante una semana.

Esta gráfica, corresponde al tráfico del enlace con STI.

Gráficas – Usuarios WiFi

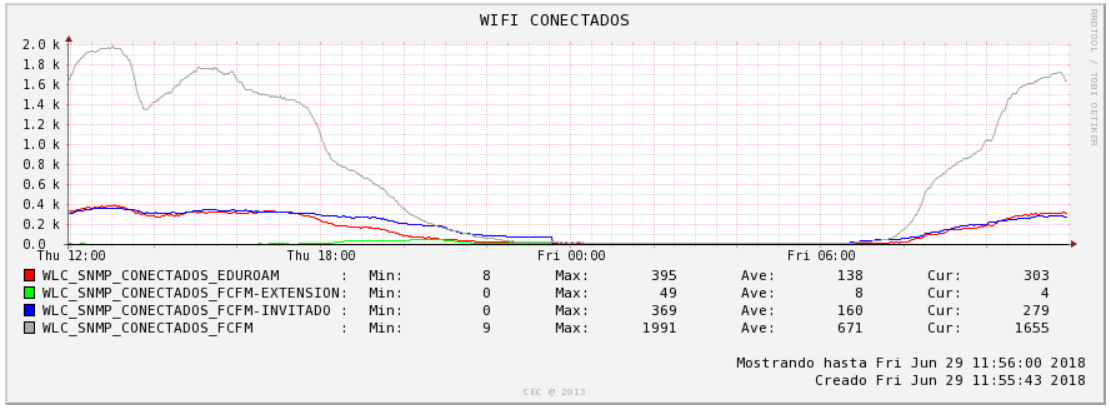

La siguiente gráfica, muestra el número de dispositivos WiFi que se conectan a las redes FCFM, EDUROAM, FCFM-INVITADOS Y FCFM-EXTENSION durante un día (24 horas).

Detalle de pruebas / metodología

Las siguientes tablas, muestras los sitios específicos hacia donde se realizaron pruebas de “Ping” y agrupando estos sitios, se promedió el tiempo de respuesta (en milisegundos)

Como ya se indicó, la herramienta Ping, se utiliza principalmente para comprobar la conectividad de una red y medir la latencia o tiempo que tardan en comunicarse dos puntos remotos.

Las pruebas fueron realizadas el 26 de Julio del 2018 y la ubicación de los sitios externos puede cambiar, dado que pertenecen a diversos proveedores.
