Instrumentación de Estructuras
Con el fin de determinar el comportamiento sísmico o dinámico de estructuras o de edificios es posible colocar diversos tipos de sensores que dependiendo de la magnitud física que se pretenda registrar que puede medir aceleración, velocidad o desplazamiento. Generalmente la aceleración es la magnitud que más suele utilizarse para determinar comportamiento sísmico o dinámico. Con este fin se colocan acelerógrafos que registran las aceleraciones que ocurren en la estructura.
Generalmente un sistema de registro de aceleraciones está formado por sensores de aceleración que se colocan en diversos puntos de la estructura, los cuales pueden almacenar la información en el mismo punto si se usan acelerógrafos o enviar a una central de registro si se utilizan acelerómetros.
Con el fin es estudiar el comportamiento de estructuras reales durante eventos sísmicos, la División Estructuras-Geotecnia, opera a través de la Red Nacional de Acelerógrafos (RENADIC), las siguientes redes locales de acelerógrafos o centrales de registro de acelerómetros:
|
|

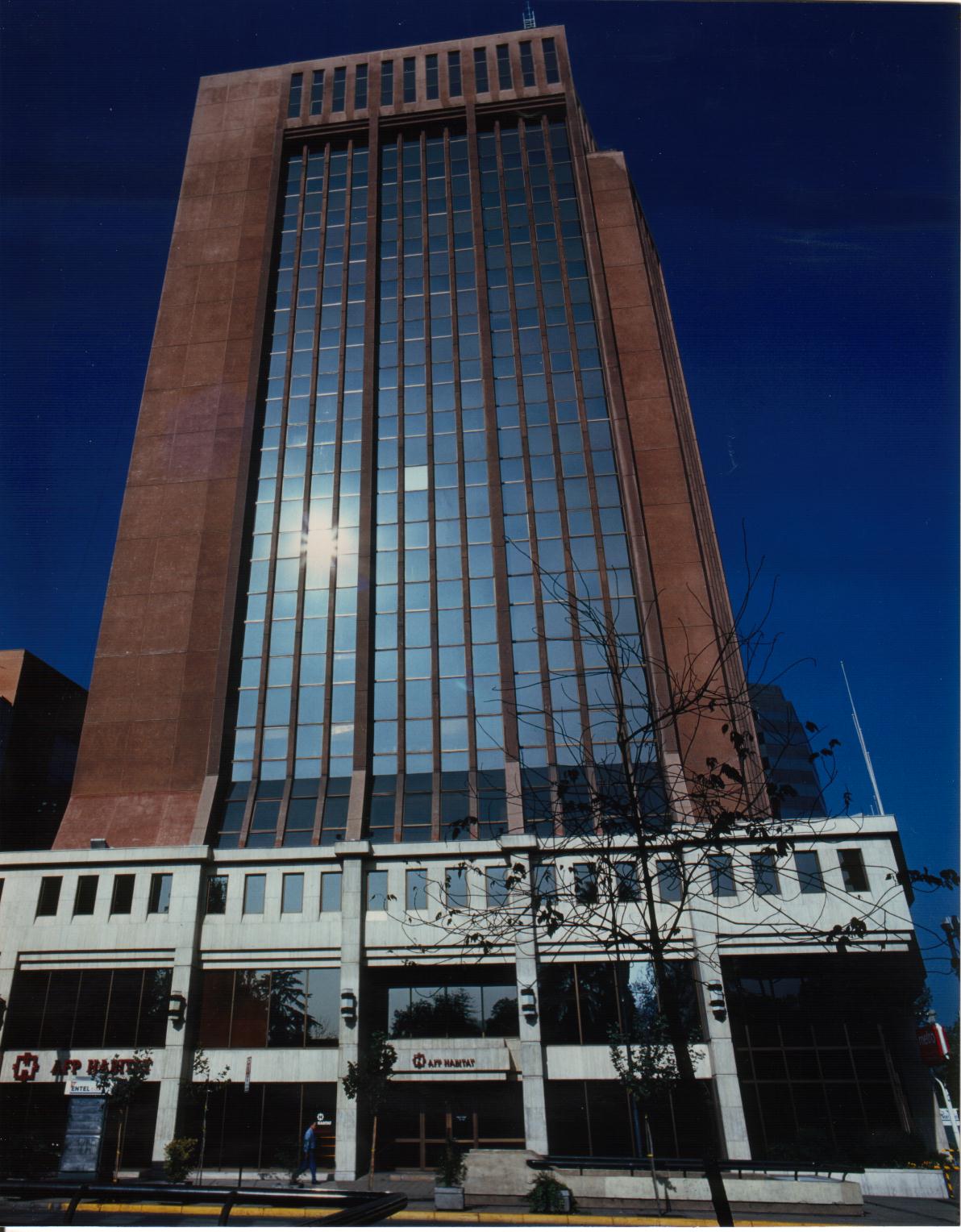

Edificio Cámara Chilena de la
Construcción ·
Red local de
12 acelerómetros, distribuidos desde los subterráneos hasta el piso 20,
conectados a una central Kinemetrics ALTUS K2. Objetivo: Estudio del comportamiento de un edificio en altura con una estructuración típica de Chile. |
|
|
|
|
|
·
Red local
formada por 3 acelerógrafos Kinemetrics SSA-2, con unidades colocadas en el
edificio aislado, una en campo libre y una en un edificio normal. Objetivo: Estudio del comportamiento de un edifico con aisladores sísmicos y comparación con un edificio de referencia sin aislar. |
|
|
|
|
|
Viaducto El Salto (Marga-Marga) ·
Red local de
20 acelerómetros, distribuidos por toda la estructura y un campo libre,
conectados a una central Kinemetrics Dolomite+. Objetivo : Estudio del comportamiento de una estructura con aisladores sísmicos y monitoreo de salud estructural en tiempo real |
|
|
|
|
|
· Sistemas de registros interconectados: Red local de 12 acelerómetros, distribuidos
por la estructuras y en campo libre, conectados a una central Kinemtrics
ALTUS K2. Red de 4 medidores de
desplazamientos sísmicos conectados a un registrador LGR-5327. Objetivo: Estudio del comportamiento de una estructura con disipadores de energía y aisladores sísmicos. |
|
|
|
|
|

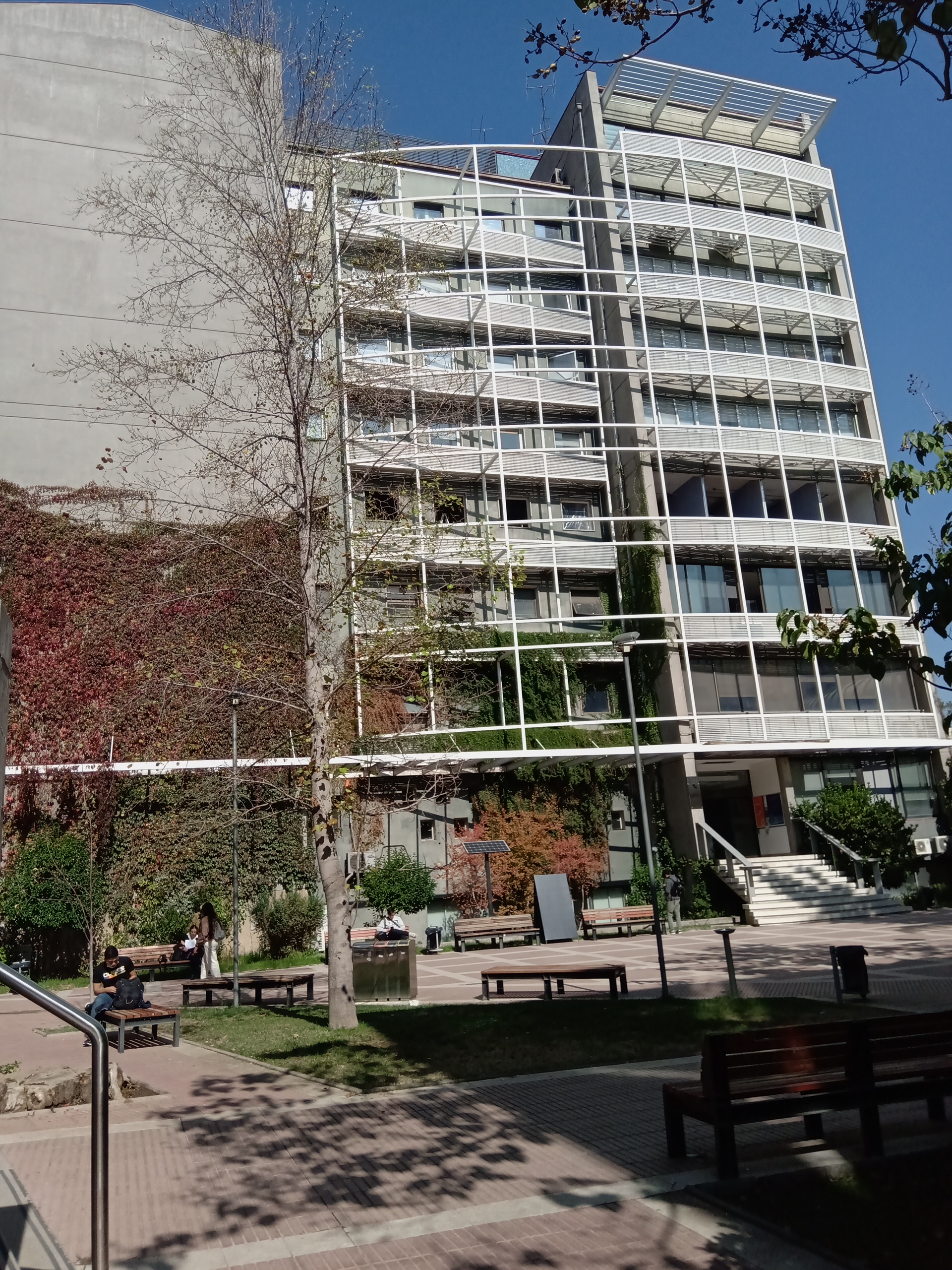

Edificio Justicia Acuña (Ex Torre
– FCFM), Universidad de Chile ·
Red local de
8 acelerómetros, distribuidos desde el subterráneo hasta el piso 8,
conectados a un registrador MCCdaq Daqbook 200. Objetivo: Estudio del comportamiento de un edificio en altura con estructuración típica de Chile y monitoreo de salud estructural en tiempo real. |
|
·
Edificio en
Iquique (I Región), red local formada 9 acelerómetros distribuidos entre el
subterráneo y al piso 26, conectados a un registrador HBM CXW22. Objetivo
: Estudio del comportamiento de un edificio en altura con estructuración
típica de Chile |
|
|
·
Edificio en
Viña del Mar (V Región), red local formada 12 acelerómetros distribuidos entre el subterráneo y el piso
15, conectados a una central de registros Knemetrics Dolomite Objetivo:
Estudio del comportamiento de un edificio en altura con estructuración típica
de Chile y monitoreo de salud estructural
en tiempo real. |
|
|
·
Torre Peñuelas en
Valparaiso (V Región) operación conjunta con CENAMAD-UC, red local formada por 6 acelerógrafos Raspberry Shake RS4D distribuidos entre un campo libre y el piso 4 Objetivo:
Desarrolo de sistemas de bajo costo para registro de eventos sismicos y monitoreo de salud estructural
en tiempo real. |
|
La información que se obtiene de registros de aceleraciones en estructuras es importante para:
- Diseño
de estructuras más seguras.
- Verificación
de criterios de diseño empleados durante el proyecto.
- Verificación
experimental del funcionamiento de aislación sísmica.
- Desarrollo
de normativas de diseño sísmico.
Actualización Diciembre-2022
