Viaducto Marga-Marga

Ubicado en Viña del Mar, sobre la calle Limache y en el Km. 7.3 de la Vía Las Palmas, es la primera obra de infraestructura vial, construida en Chile, que se encuentra aislada sísmicamente. El Viaducto Marga-Marga tiene una longitud de 383 metros y un sistema estructural consistente en un único tablero continuo formado por vigas metálicas apoyado sobre 36 aisladores sísmicos, distribuidos en dos estribos y siete cepas. Los aisladores son de goma de alto amortiguamiento con placas metálicas y son de 3 tamaños distintos según su ubicación, los cuales fueron fabricados y probados íntegramente en Chile.

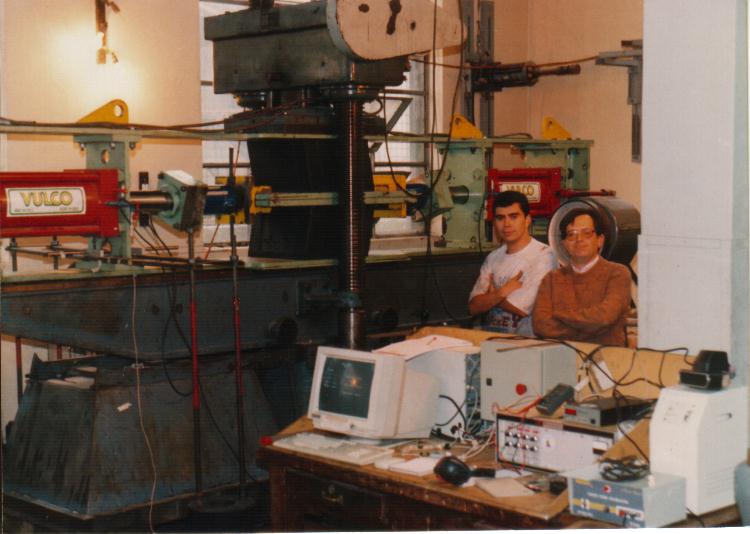

Ensayo de Aisladores Sísmicos - Viaducto Marga-Marga

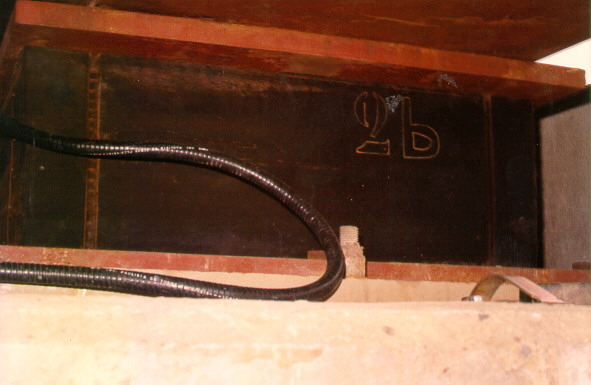

Aislador Sísmico Instalado  - Viaducto Marga-Marga

Dadas las características especiales de este viaducto, el Ministerio de Obras Publicas, por intermedio del Departamento de Puentes, y la Universidad de Chile decidieron instalar una red de acelerógrafos que permite monitorear en forma permanente el comportamiento dinámico de la estructura. Esta instrumentación está compuesta por una serie de sensores de aceleración, colocados en lugares predeterminados del viaducto. Estos sensores están conectados a una unidad de registro principal Kinemetrics ALTUS MT. Whitney que registra la información proveniente de 3 acelerógrafos triaxiales Kinemetrics FBA-23 y 9 acelerógrafos Kinemetrics FBA-11 distribuidos en el puente. Además, para poder referir las aceleraciones de la estructura con las del suelo, se instalo en un pozo junto a la Cepa 4 un acelerógrafo triaxial FBA-23, conectado a una unidad de registro Kinemetrics ALTUS Etna. De esta forma se formo una red local mantenida y operada por la  Red Nacional de Acelerógrafos (RENADIC) que es capaz de registrar simultáneamente 21 canales. Como complemento se dispone un acelerógrafo triaxial QDR independiente en un pozo a la entrada sur del viaducto.

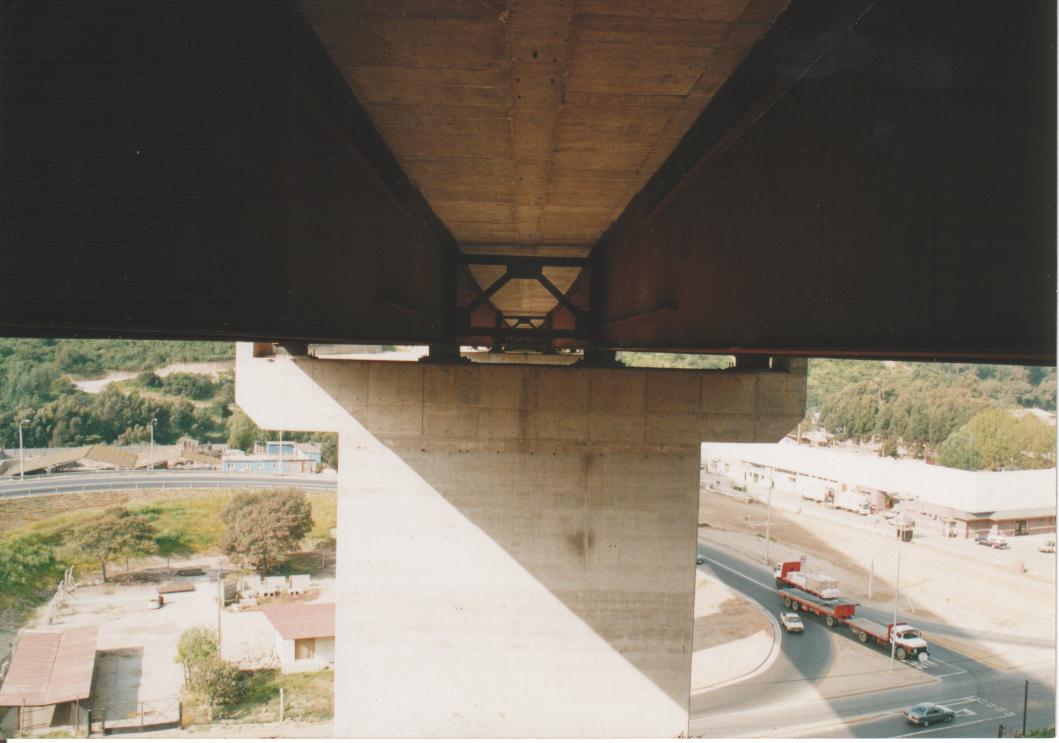

Localización de Aisladores Sísmicos - Viaducto Marga-Marga

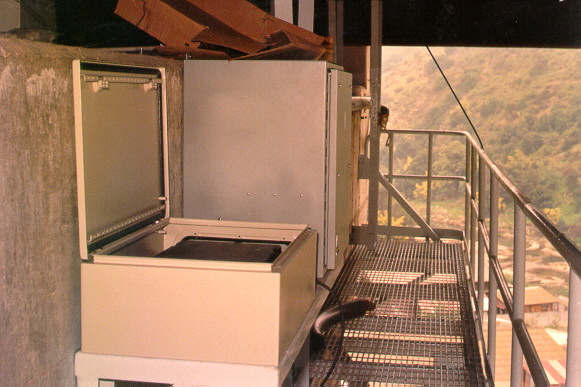

Central de Registro	Localización de Acelerógrafos

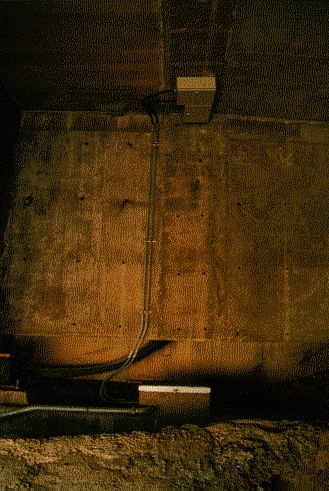

Acelerógrafos	Canales 16-17-18

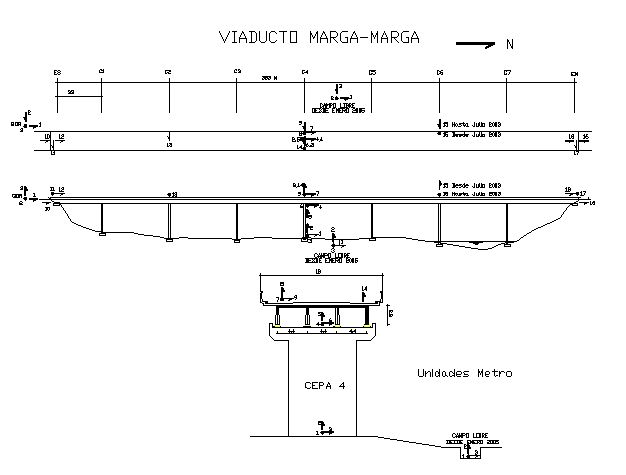

Viaducto Marga-Marga  - Localización de Sensores (Presione para ver en detalle)

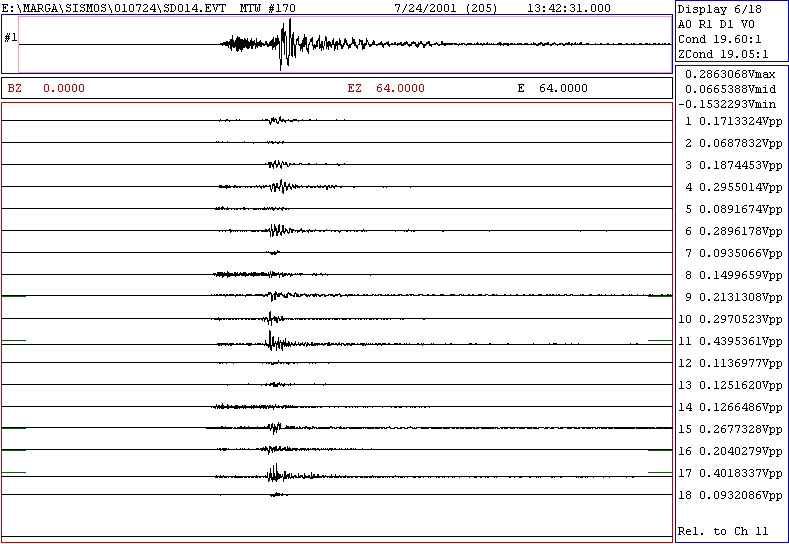

Registro del 24 de Julio 2001 - Viaducto Marga-Marga   (Presione para ver en detalle)

Actualización 11-01-2010
