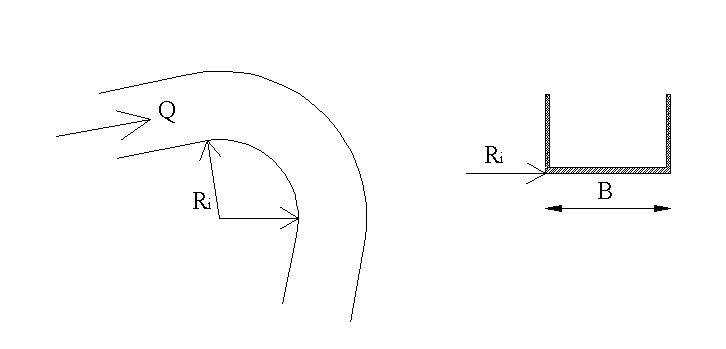

1. Con el objeto de desviar las aguas del canal "Peralte" se debe construir un tramo curvo, de radio de curvatura interno Ri. Si el canal es de sección rectangular de ancho B y conduce un caudal Q, se pide:

a. Demostrar que en la curva la distribución de velocidades es de la forma



b. Conocido el valor de la constante C y de la altura de agua en la parte interna de la curva (hi), determinar el caudal circulante y la altura mínima que debe tener la pared externa para que el canal no se desborde.

c. Determinar la altura de agua en el canal en los tramos rectos de aguas arriba y aguas abajo de la curva.

 Datos:

B = 100 cm r = 1000 kg/m³

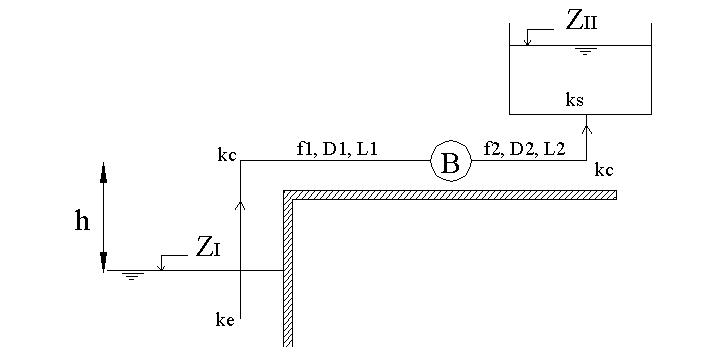

2. Se desea elevar agua desde un estanque, cuya superficie libre se encuentra a la cota ZI, hacia otro estanque, cuya superficie libre se encuentra a la cota ZII. Si la bomba que se utiliza para este objeto trabaja a una potencia P, determine la longitud máxima que puede tener el tramo de aguas arriba de la bomba (L1) para que no haya cavitación en el sistema. La tubería de aguas arriba de la bomba tiene longitud L1, diámetro D1 y factor de fricción f1, mientras que la tubería de aguas abajo de la bomba tiene longitud L2, diámetro D2 y factor de fricción f2. Considere pérdidas friccionales y pérdidas singulares de entrada, codos y salida.

Datos:
