1. Para el siguiente campo de flujo:

Determine:

1. ¿Es posible este flujo en la naturaleza?
2. ¿Este escurrimiento es permanente o impermanente?
3. ¿Este flujo es uniforme o variado?
4. Determine las trayectorias de las partículas de fluido.
5. Determine las líneas de corriente del flujo.

2. Si en el campo de flujo anterior se dispone de una superficie de evacuación como se muestra en la figura, determine el caudal de captación que el sistema es capaz de producir. (Considere los ejes coordenados de la figura)

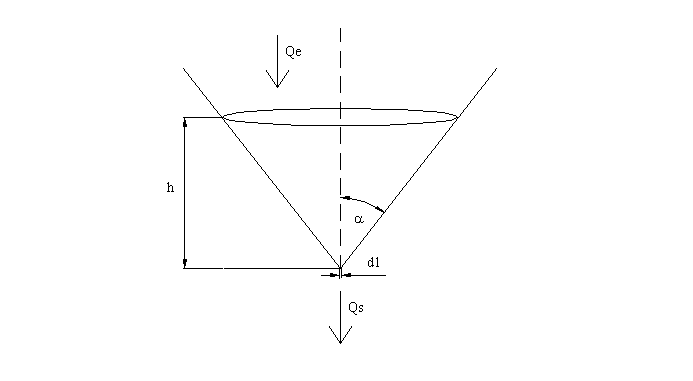

3. Si el caudal captado mediante el sistema descrito en la pregunta anterior es evacuado hacia un estanque cónico que tiene un orificio de evacuación de diámetro d1, determine:

a) La ecuación diferencial que permite encontrar la variación del nivel h en el estanque.

Hint. La velocidad de salida del estanque es Vs=(2gh)^0.5

Dato. a =p /4.
