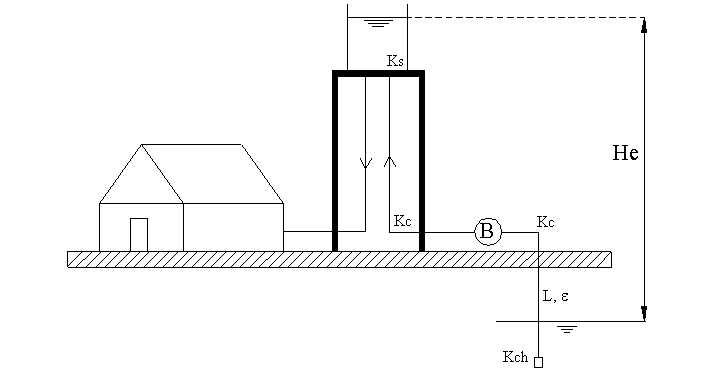

1. El estanque elevado que abastece de agua a la casa de la figura es alimentado con agua de buena calidad proveniente de un pozo profundo. Si se determinó que la bomba impulsora opera a una potencia P cuando la diferencia de niveles entre las superficies libres es He, entonces ¿ Cuál es el diámetro de la tubería que conduce el agua desde el pozo hacia el estanque, si el caudal circulante es Q ?







Datos

He=5 m; L=15 m; Kc=0.4; Kch=0.5; Ks=1; e=0.05 mm; Q=4 lts/seg; P=270 Watts;

n=10^-6 m²/s, r=1000 Kg/m³

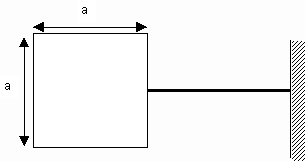

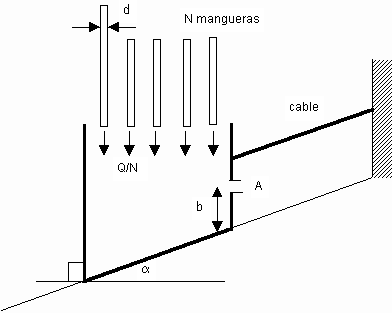

2. El estanque de la figura, de área superior cuadrada de lado a, es alimentado por N mangueras idénticas, de diámetro d, que descargan un caudal líquido total Q. El estanque tiene un orificio de área A en su pared posterior, y es sostenido en el plano inclinado por una cuerda. Determine la tensión de la cuerda una vez que el sistema ha alcanzado un régimen permanente, en el que el nivel del líquido al interior del estanque permanece constante. Suponga que no hay roce entre el estanque y el plano inclinado.

Datos

a=1 m; b=40 cm; d=5 mm; Q=1 lt/seg; A=4.12 cm²; N=25; a=35º; r=1000 Kg/m³
