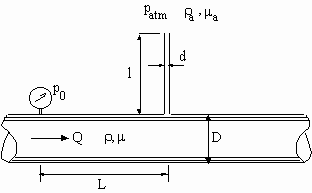

- Una tubería de diámetro D conduce, en régimen laminar , un caudal Q de
un líquido de densidad r y viscosidad dinámica m.
Se mide la presión relativa, p0, en una sección dada
de la tubería. Un tubo de diámetro d y longitud l se conecta a la tubería
en su parte superior, a una distancia L aguas abajo de la sección en que se
mide la presión. El tubo está abierto a la atmósfera, de modo que,
dependiendo del gradiente de presión motriz, puede ingresar aire a la
tubería o bien salir agua de ella. Con estos antecedentes determine el
caudal en la tubería principal, aguas abajo de la sección donde se instala
el tubo. Cuál es la densidad del flujo a una distancia suficientemente
aguas abajo de dicha sección?
Indicaciones
Considere que el aire tiene una densidad ra
y una viscosidad dinámica ma.
Suponga que para este problema el aire puede considerarse como un fluido
incompresible.
Datos
D= 5 cm; L= 1.5 m; Q= 7.2 l/min; p0=0.01 grf/cm2;
d= 0.5 cm; l= 15 cm
r
= 0.8 gr/cm3; m= 2
cP; ra= 0.001gr/cm3;
ma= 0.018 cP

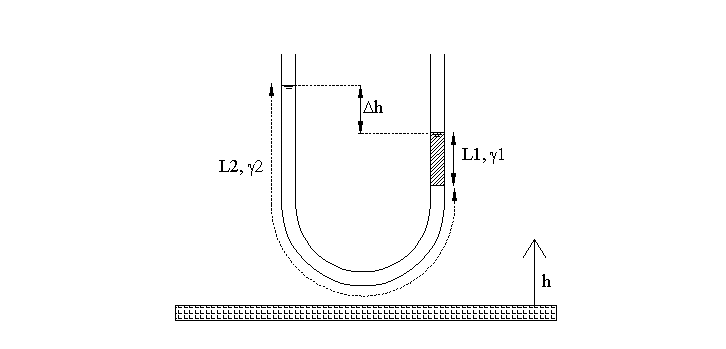

- El tubo en U de la figura contiene dos fluidos ideales inmiscibles de
longitudes L1, L2 y pesos específicos g 1 y g
2, respectivamente. Se pide determinar
