Aislación Sísmica y Disipación de Energía

Como forma de disminuir los efectos de los sismos en las estructuras o edificios, en Chile se esta utilizando la aislación sísmica de base y la disipación de energía. Ambas metodología han demostrado a nivel mundial que son capaces de disminuir notoriamente los daños que producen los terremotos en las estructuras o edificios.

Aislación sísmica de base – Esta basada en la idea de aislar una estructura del suelo mediante elementos estructurales que reducen el efecto de los sismos sobre la estructura. Estos elementos estructurales se denominan aisladores sísmicos y son dispositivos que absorben mediante deformaciones elevadas la energía que un terremoto transmite a una estructura. Estos dispositivos pueden ser de diferentes tipos y formas, los mas conocidos son los basados en goma de alto amortiguamiento, goma con núcleo de plomo, neoprenicos o fricciónales. Al utilizar estos elementos, la estructura sufre un cambio en la forma como se mueve durante un sismos y una reducción importante de las fuerzas que actúan sobre ella durante un sismo.

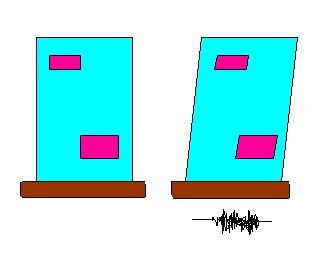

Efecto de un sismo en un edificio

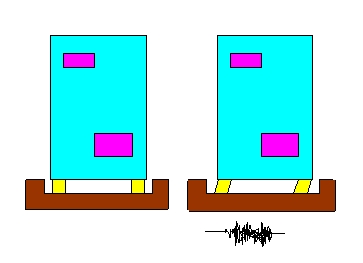

Efecto de un sismo en un edificio con aislacion de base



En Chile los mas usados son los de goma de alto amortiguamiento y los neoprenicos. Una aplicación de esta tecnología lo constituye el Edificio Andalucía que fue el primer edificio habitacional en Chile con aislación sísmica de base. Actualmente también se utiliza esta tecnología en obras civiles como el Viaducto Marga-Marga que fue el primer puente carretero construido con aislacion sísmica de base.

Aislador Edificio Andalucía Aislador Viaducto Marga-Marga



Disipación de energía – Esta basada en la idea de colocar en la estructura dispositivos destinados a aumentar la capacidad de perder energía de una estructura durante un terremoto. Toda estructura disipa o elimina la energía de un sismo mediante deformaciones. Al colocar un dispositivo de disipación de energía en una estructura, estos van ha experimentar fuertes deformaciones con los movimientos de la estructura durante un sismo. Mediante estas fuertes deformaciones se incrementa notablemente la capacidad de disipar energía de la estructura con una reducción de las deformaciones de la estructura. Estos dispositivos se conocen como disipadores de energía o amortiguadores sísmicos y pueden ser de diversas formas y principios de operación. Los mas conocidos son en base a un elemento viscoso que se deforma o con un elementos metálico que logra la fluencia fácilmente.

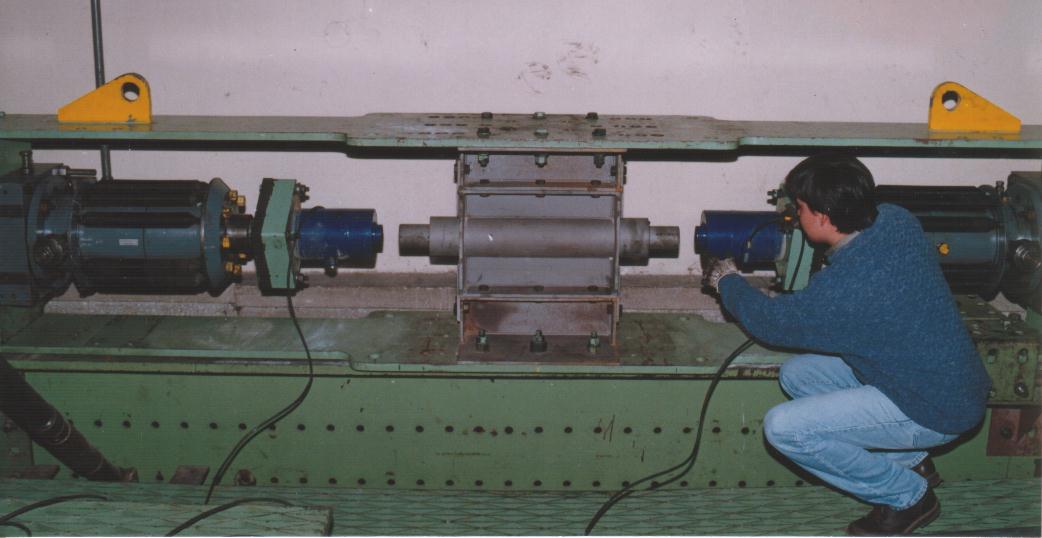

Ensayo de Disipador Viscoso de Energía

Disipadores Viscosos de Energía

En Chile, son de uso reciente en estructuras. El caso mas conocido es el Puente Amolanas que tiene 4 amortiguadores sísmicos.



La división estructuras-construcción del Departamento de Ingeniería Civil de la Universidad de Chile investiga la forma de desarrollar este tipo de tecnología y aplicarla en Chile. Fruto de estos trabajos son aplicaciones pioneras de la aislación sísmica de base en Chile, tales como el edificio Andalucía que es el primer edificio habitacional antisísmico del país, el Viaductos Marga-Marga que introdujo en el país la aplicación de aislación sísmica en obras viales y el Puente Amolanas que introdujo la aplicación de disipación de energía en obras viales.



Edificio Andalucía

Viaducto Marga-Marga

Puente Amolanas











Actualización 11-1-2010
